korea高壓電力綜合搶修車

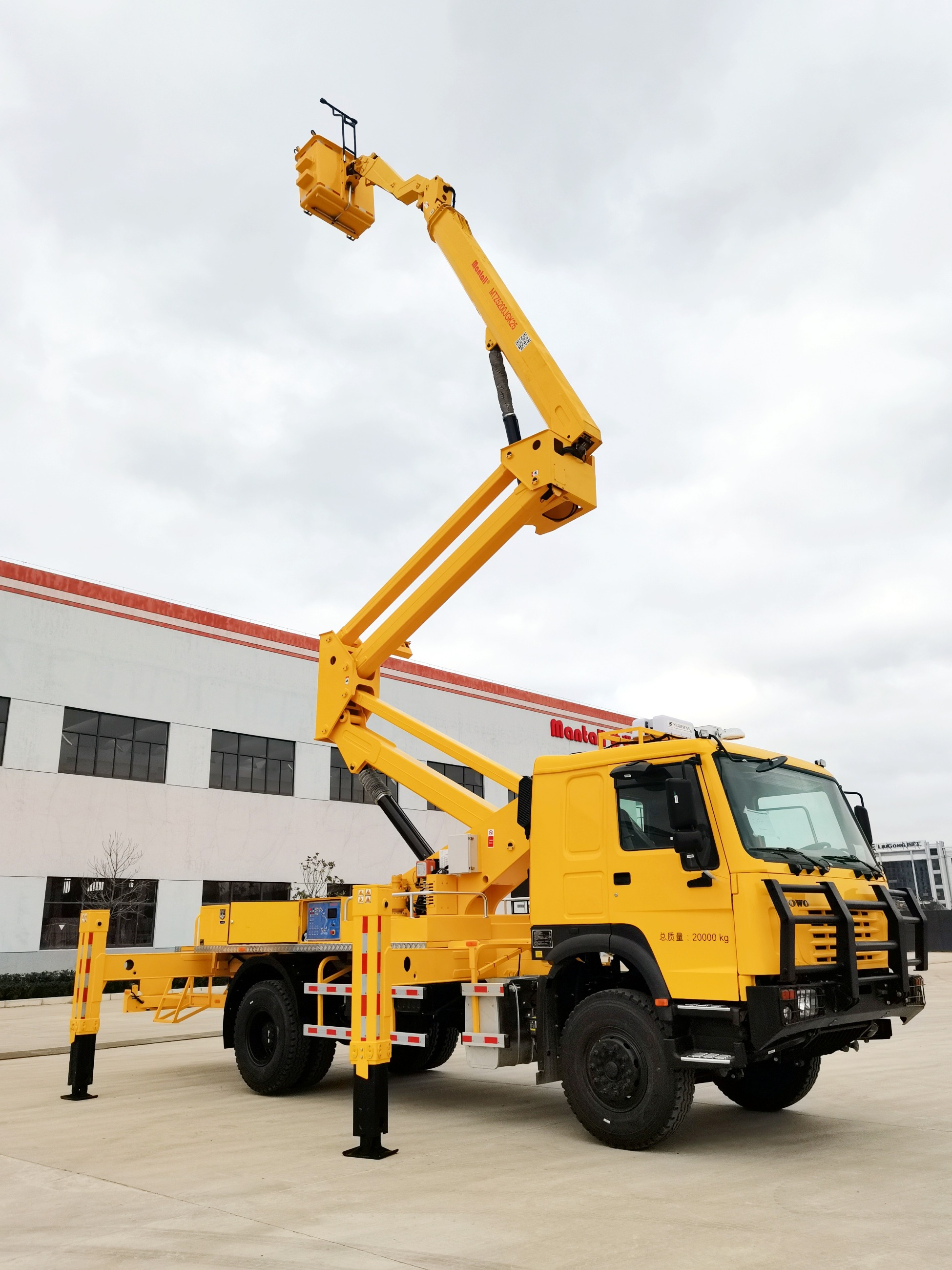

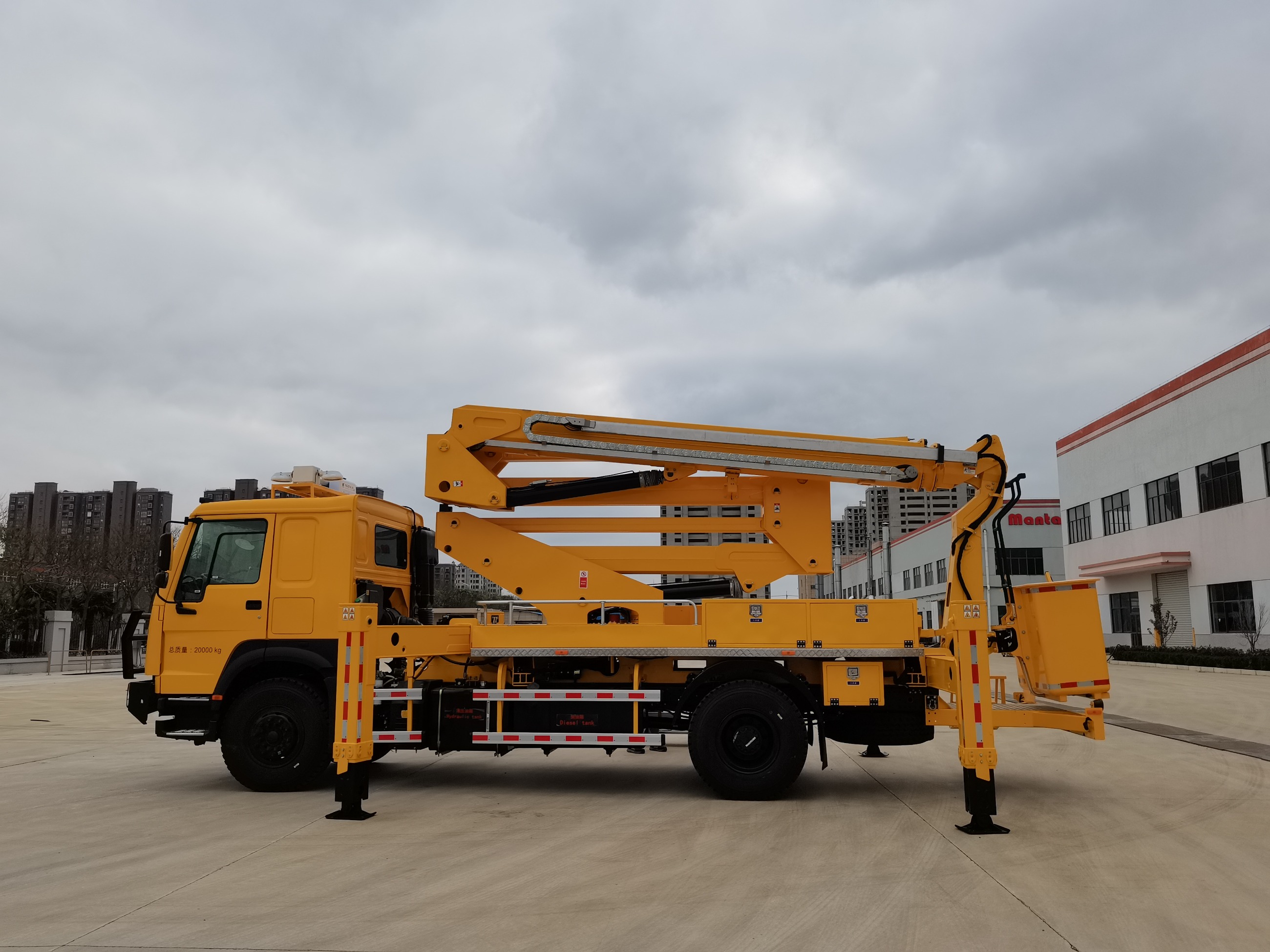

高壓電力綜合搶修車可滿足-35～+45°℃環境下，35kV、10kV架空線路 日常巡檢、綜合搶修功能，能夠在高寒、高熱、風沙等惡劣環境條件使用， 具有良好的越野性能和駕駛體驗。 高壓電力綜合搶修車（型號：MTZ5200JGK25）可提供5kV、10kV架空 線路日常巡檢、綜合搶修、高壓試驗、對支柱瓷絕緣子及瓷套內外壁進行探 傷、投運前試驗及野外作業強光照明等功能。
| 主要作業能力 |
1、舉升臂采用折疊+伸縮混合臂； 2、工作斗為封閉式、絕緣式; 3、作業高度25米； 4、載重250Kg； 5、工作斗擺動角度為180°; 6、工作斗圍欄高度1.15m; 7、機械臂回轉角度360°連續任意回轉； 8、支腿型式H型，支持一鍵自動調平; |
| 車輛技術指標 |
1、車輛底盤選用中國重汽生產的二類底盤。 2、整車長度9980mm 3、最大爬坡度30% 4、最小轉彎半徑≤18m 5、最小離地間隔310mm; 6、最大海拔高度4500m； 7、配套防滑鏈、雪地輪胎； 8、選用全封閉隔音駕駛室; 9、駕駛室配備冷暖空調、加熱和除霜器； 10、配備倒車影像； 11、整車作業具備防傾翻安全裝置，支腿和機械臂操作互鎖。 |
| 系統組成 |
| MTZ5200JGK25電力綜合搶修車選用中國重汽生產的二類底盤作為車載平臺進行改裝設計。由汽車底盤、照明系統、高空作業、液壓系統和電氣系統等部分組成，具有高空作業、照明、巡檢、搶修等功能。 |
| 結構設計與組成 |
| 整車由中國重汽底盤改裝，能夠在高寒、高熱、風沙等惡劣環境條件使用，具有良好的越野性能和駕駛體驗。取力液壓泵；存放搶修器材設備工具廂體；高空作業；液壓控制系統；電氣控制系統等主要部件組成。整車上裝及廂體的承載平臺為副車架，副車架通過連接螺栓與底盤大梁可靠連接，構成一個承載體；上裝專用臂架布置安裝在后橋前端；備胎、爬梯分別安裝在車體后部。所有的器材設備布置安裝在兩側廂體內部，每個廂體設有2個下翻式旋轉門，配置旋轉式門鎖。車輛外觀結構對稱，整車布局協調。 右后廂體用于安裝紅外成像儀、絕緣子探傷儀、絕緣電阻儀、高壓核相儀；左側用于安裝放電棒、驗電器、絕緣棒、安全帶、保護接地線、斷線鉗、滑輪組、扳手、螺絲刀、緊線器、吊繩、護目鏡、高空吊袋及資料箱、絕緣手套、絕緣靴、安全帽等。 |
